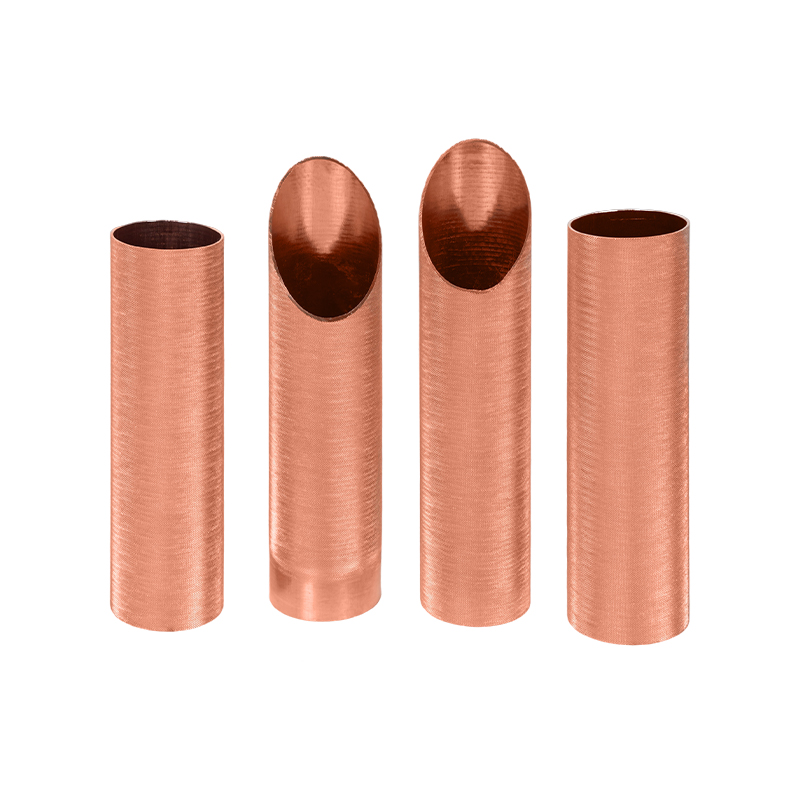

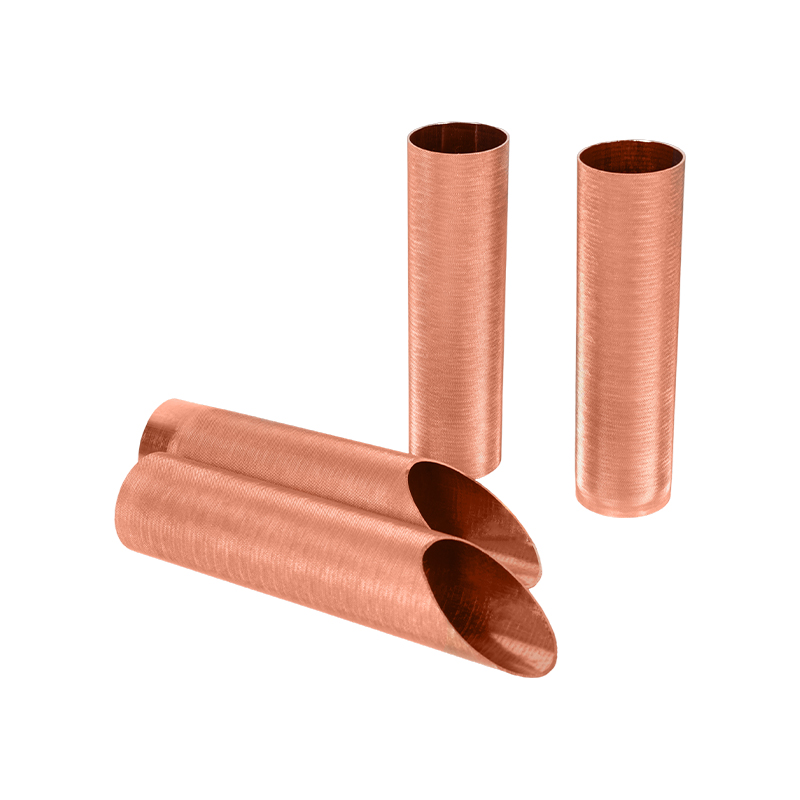

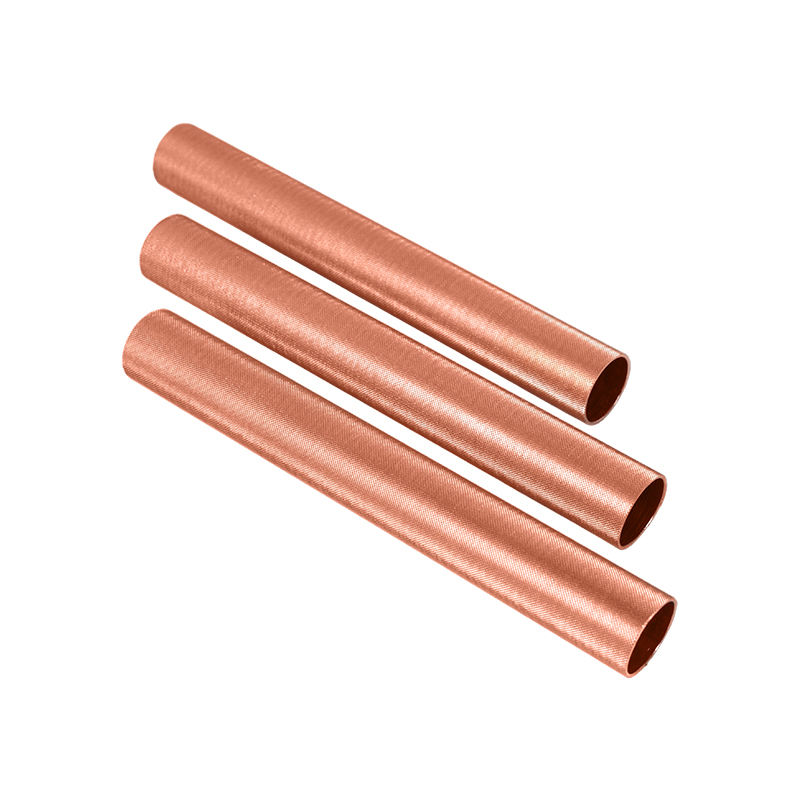

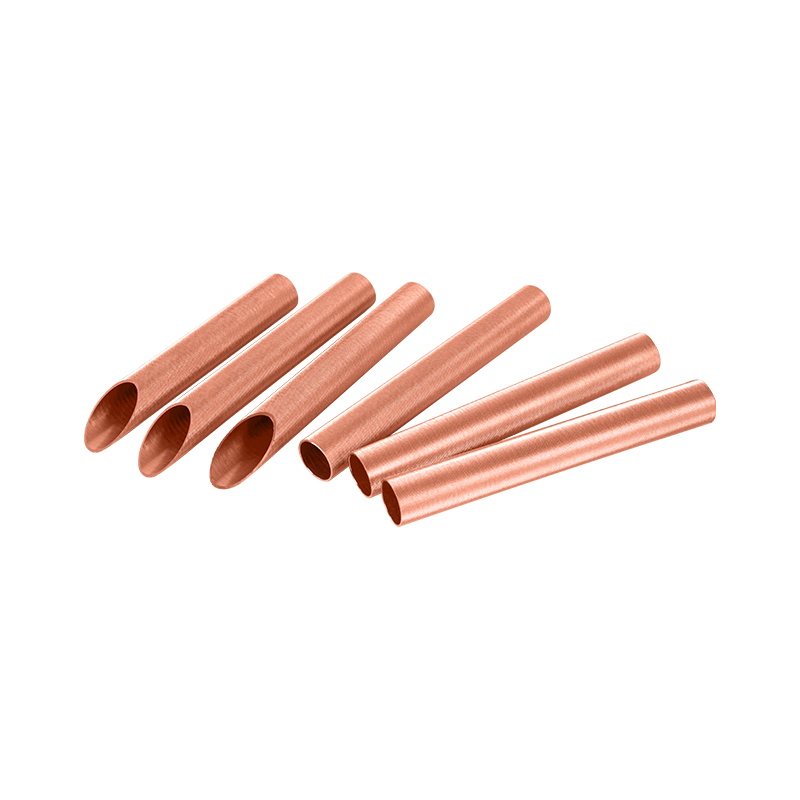

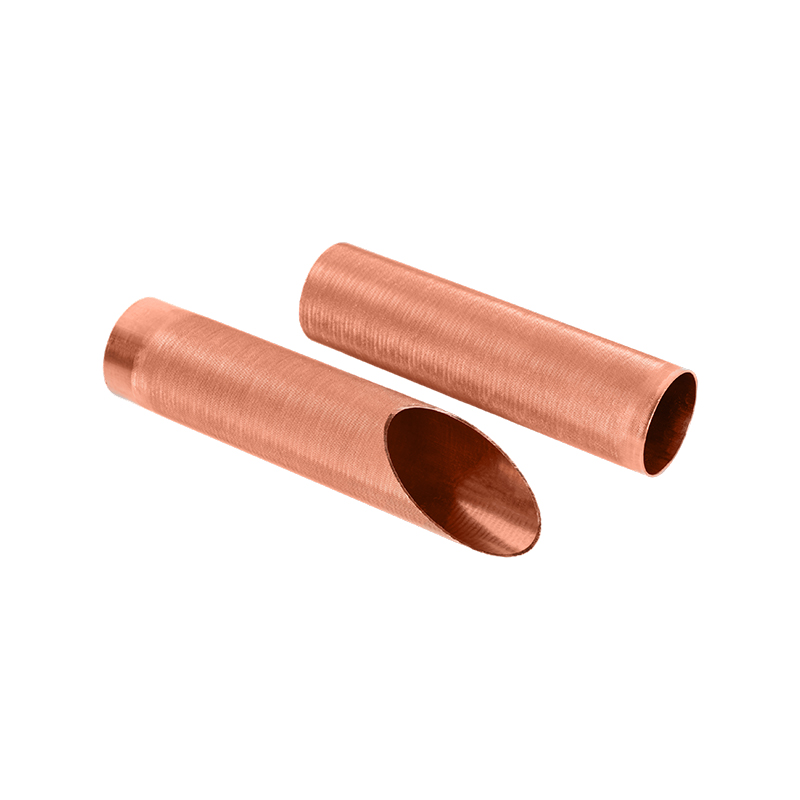

Embossed tanso tube

Ano ang mga bentahe ng paggamit ng embossed na tanso na tubo sa mga heat exchanger

Istraktura at mga teknikal na tampok ng mga embossed na tubo ng tanso
Mga embossed na tubo ng tanso ay ginawa sa pamamagitan ng mekanikal na pag -embossing sa ibabaw ng tubo sa pamamagitan ng isang espesyal na amag batay sa tradisyonal na makinis na mga tubo ng tanso upang mabuo ang mga regular na protrusions o grooves. Ang disenyo ng istruktura na ito ay hindi lamang nagpapabuti sa lugar ng ibabaw ng tubo ng tanso, ngunit makabuluhang pinapahusay din ang kapasidad ng palitan ng init na may likidong media (tulad ng hangin, tubig, nagpapalamig, atbp.). Ang texture sa ibabaw ay maaaring epektibong masira ang hangganan ng hangganan, upang ang likido ay makagawa ng micro-turbulence kapag dumadaloy sa loob o labas ng tubo, mapabuti ang koepisyent ng paglipat ng init, at pagbutihin ang kahusayan ng enerhiya ng pangkalahatang sistema.
Mga bentahe ng paggamit ng mga embossed na tubo ng tanso sa mga palitan ng init
1. Pagbutihin ang kahusayan sa paglipat ng init
Ang core ng heat exchanger ay upang makamit ang mahusay na paglipat ng init sa pagitan ng media. Ang mga embossed na tubo ng tanso ay lubos na nadaragdagan ang rate ng paglipat ng init sa pamamagitan ng pagtaas ng lugar ng ibabaw at epekto ng kaguluhan. Ayon sa mga istatistika ng data ng industriya, sa ilalim ng parehong mga kondisyon, ang kahusayan ng paglipat ng init ng mga embossed na tubo ng tanso ay maaaring tumaas ng 15% hanggang 30% kumpara sa mga light tubes, at ang kanilang aplikasyon sa mga kagamitan tulad ng mga air conditioner, refrigerator, condenser at evaporator ay partikular na makabuluhan.
2 Bawasan ang dami ng nagpapalamig, berde at palakaibigan sa kapaligiran
Salamat sa mataas na kapasidad ng palitan ng init, ang mga embossed na tubo ng tanso ay maaaring gumamit ng mas maliit na diameter o mas maiikling haba ng mga tubo habang pinapanatili ang parehong pagganap, na tumutulong upang mabawasan ang pangkalahatang dami ng system at bawasan ang nagpapalamig, alinsunod sa direksyon ng pag -unlad ng berdeng pag -save ng enerhiya at proteksyon sa kapaligiran.
3. Pagandahin ang lakas ng istruktura at paglaban sa presyon
Dahil ang proseso ng embossing sa ibabaw ay nagbabago ang mode ng pamamahagi ng lakas ng tubo ng tanso, ang embossed na tubo ng tanso ay mas mahusay kaysa sa ordinaryong light tube sa paglaban sa presyon. Ito ay lalong angkop para sa mga high-pressure at high-load na mga sitwasyon sa operasyon, tulad ng mga komersyal na air-conditioning system o pang-industriya na kagamitan sa pump ng init.
4. Palawakin ang buhay ng serbisyo
Ang embossed na tubo ng tanso ay gumagawa ng isang nabalisa na daloy sa likido, na tumutulong upang mabawasan ang pagdirikit ng scale at dumi at bawasan ang panganib ng kaagnasan. Bilang karagdagan, ang Zhejiang Jingliang Copper-Tube Products Co, ang LTD ay gumagamit ng mataas na kadalisayan na tanso na hilaw na materyales at teknolohiyang extrusion ng katumpakan upang matiyak na ang produkto ay may mahusay na thermal conductivity at corrosion resistance, makabuluhang pagpapabuti ng operating life at pangmatagalang katatagan ng system.

Ano ang pag -iingat at pag -iingat ng proseso ng pag -iingat ng embossed tanso na tubo?

Pagtatasa ng mga katangian ng hinang ng embossed na tanso na tubo
Ang pangunahing materyal ng embossed tanso tube ay pa rin ang mataas na kadalisayan na tanso, na may mahusay na thermal conductivity at ductility, kaya mayroon itong mahusay na weldability sa teorya. Gayunpaman, ang ilang mga katangian na dinala ng istraktura ng embossed na ibabaw nito ay ginagawang mas kumplikado ang proseso ng hinang:
Surface Unbenness
Ang mga naka -embossed ay nagdudulot ng tuluy -tuloy na malukot at convex na mga texture sa ibabaw ng tanso na tubo, na makakaapekto sa pagkalat ng materyal na nakakalasing at ang integridad ng weld, lalo na sa awtomatikong hinang, mas madaling bumuo ng mga weld nodules o malamig na mga welds.
Hindi pantay na lokal na pag -input ng init
Ang kapal ng metal ng embossed area ay nagbabago nang bahagya, at ang rate ng pagpapadaloy ng init ay bahagyang naiiba sa ilalim ng mataas na temperatura, na maaaring humantong sa hindi pantay na pag -init sa panahon ng hinang. Kinakailangan na gumamit ng pagpainit ng zone o kontrolin ang hugis ng bibig ng apoy.
Nadagdagan ang peligro ng oksihenasyon
Ang lugar ng ibabaw ng materyal na tanso pagkatapos ng pagtaas ng embossing. Kung hindi ito kinokontrol, madaling bumuo ng isang layer ng oxide bago o sa panahon ng hinang, na nakakaapekto sa lakas at density ng welded joint.
Pag -iingat para sa proseso ng hinang
1. Ang paggamot ng pre-welding ay mahalaga
Bago ang hinang, ang ibabaw ng tubo ng tanso ay dapat na lubusang mabulok at deoxidized. Ang Zhejiang Jingliang ay gumagamit ng maraming mga proseso ng paglilinis at maliwanag na pagsusubo upang epektibong matiyak ang malinis na ibabaw ng mga tubo ng tanso na nag -iiwan ng pabrika, na nagbibigay ng isang mahusay na pundasyon para sa kasunod na hinang.
2. Piliin ang tamang panghinang
Inirerekomenda na gumamit ng mababang temperatura at high-wetness na nagbebenta na batay sa pilak (tulad ng serye ng bag) o panghinang ng tanso ng posporo (tulad ng serye ng BCUP), at magpasya kung naglalaman ng pilak ayon sa stress ng bahagi ng hinang. Para sa mga application na may mataas na mga kinakailangan sa istruktura ng sealing, tulad ng mga sistema ng condenser, ang panghinang na naglalaman ng pilak ay mas mahusay na gumaganap.
3. Kontrolin ang paraan ng pag -init
Ang siga ng oxygen-acetylene ay madalas na ginagamit para sa manu-manong hinang. Ang apoy ay dapat na nababagay sa isang neutral na apoy upang maiwasan ang oksihenasyon at panatilihin ang temperatura ng hinang sa loob ng saklaw ng 650 ℃ hanggang 850 ℃; Para sa paggawa ng masa, ang awtomatikong kagamitan sa pag -brazing ay maaaring pinainit ng infrared o electric induction, na kung saan ay mas kaaya -aya sa kontrol ng pagkakapare -pareho ng weld.
4. Tiyakin ang lalim ng pagsasanib
Kung ang embossed area ay malapit sa weld, iwasan ang pakikipag -ugnay sa nagbebenta lamang sa convex point. Inirerekomenda ni Zhejiang Jingliang na gamitin ng mga customer ang flared plug-in o manggas na hinang kapag nagdidisenyo ng istraktura ng koneksyon upang mapabuti ang lakas ng hinang at pagganap ng anti-leakage.
5. Paglilinis at pagsubok sa post-weld
Pagkatapos ng hinang, ang weld ay dapat linisin at masuri para sa higpit ng hangin. Inirerekomenda na gumamit ng pressurization ng nitrogen o proseso ng pagsubok sa presyon ng tubig upang matiyak na ang produkto ay nakakatugon sa mga kinakailangan sa paglaban at sealing.

Paano makita ang panloob at panlabas na kalidad ng mga depekto sa ibabaw ng embossed tanso tube

Karaniwang panloob at panlabas na mga uri ng kakulangan sa ibabaw ng embossed na tanso na tubo
Dahil sa impluwensya ng mekanikal na presyon at paggamot sa init sa panahon ng proseso ng pagbuo, Embossed tanso tube ay mas malamang na makagawa ng mga sumusunod na tipikal na mga depekto sa ibabaw:
Mga gasgas sa ibabaw at abrasions
Dahil sa pakikipag -ugnay sa pagitan ng pipe at mga bahagi ng kagamitan sa panahon ng paghahatid, pag -ikot o paghawak sa proseso, napakadaling mag -iwan ng mga halatang mga gasgas sa mga nakataas na linya.
Hindi pantay na embossing at pagpapapangit
Kung ang proseso ng embossing ay hindi maayos na kinokontrol, ang ilang mga lugar ay maaaring nasa ilalim ng o o labis na pagpindot, na nakakaapekto sa hitsura at pag-andar.
Mga spot ng oksihenasyon at mga mantsa sa ibabaw
Kung ang proteksiyon na kapaligiran ay hindi mahigpit na kinokontrol sa panahon ng pagsusubo o paglamig, ang mga spot o spot ng oksihenasyon ay malamang na lumitaw sa ibabaw ng tubo ng tanso.
Panloob na mga burr ng pader o nalalabi
Ang paghila ng mga chips, pampadulas o mga kaliskis ng oxide na hindi nalinis ay maaaring manatili sa panloob na butas, na nakakaapekto sa kasunod na daloy ng hinang at likido.
Pinholes, bitak at butas ng buhangin
Karamihan ay nagmula sa kalidad ng ingot, extrusion stress o mga depekto sa istraktura ng metal, na kung saan ay lubos na mapanganib na mga panganib sa kalidad.
Mga pamamaraan ng pagtuklas at mga teknikal na proseso ng mga embossed na tubo ng tanso
1. Manu -manong Visual Inspeksyon Malakas na Light Auxiliary Inspection
Ito ang pinaka -pangunahing at hindi mapapalitan na unang linya ng kalidad ng pagtatanggol. Ang Zhejiang Jingliang ay may isang espesyal na lugar ng inspeksyon sa hitsura. Ang lahat ng mga embossed na tubo ng tanso ay dapat na siyasatin ng mga propesyonal na kalidad ng mga inspektor sa isang 360-degree na pag-ikot sa ilalim ng malakas na ilaw upang mag-screen para sa mga halatang mga depekto tulad ng mga gasgas, mga spot, at pag-embossing mga paglihis, at gumamit ng mga high-definition na magnifying baso o digital na mga imahe upang palakasin ang kumpirmasyon ng mga pagdududa.
2. Sistema ng Pag -scan ng Profile ng Laser
Upang mapagtanto ang awtomatikong pagtuklas ng pag-embossing lalim at pagkakapareho ng hugis, ipinakilala ni Zhejiang Jingliang ang isang laser three-dimensional profiler, na maaaring magsagawa ng hindi pagsukat na pagsukat sa ibabaw ng bawat seksyon ng tubo ng tanso, at modelo at ihambing ang mga geometriko na mga parameter ng pag-emboss (tulad ng pag-agos ng distansya, pag-emboss ng lalim, at pag-uulit ng rate) sa totoong oras upang matiyak ang pagsunod sa mga pamantayan.
3. Eddy Kasalukuyang Teknolohiya ng Pagsubok
Para sa mga pinong bitak, pinholes at inclusions sa panloob at panlabas na ibabaw ng mga tubo ng tanso, ang teknolohiya ng eddy kasalukuyang pagsubok ay nagpapakita ng mataas na sensitivity at kahusayan. Ang Eddy kasalukuyang pagsubok ay maaaring mapagtanto ang online na ganap na awtomatikong patuloy na pagsubok, na angkop para sa linya ng produksiyon ng Zhejiang Jingliang at may mahusay na mga kakayahan sa pagkilala para sa mga microcracks, kaagnasan na mga lugar at mga depekto sa welding.
4. Inner Wall High-Definition Endoscope Inspection
Para sa mga naka -emboss na tanso na tanso na may mas malaking diametro, ang mga panloob na mga depekto sa dingding ay na -scan gamit ang mga pang -industriya na endoskop ng video, na maaaring epektibong makakita ng mga hindi nakikita na mga depekto tulad ng mga burrs, mahinang mga welds, at panloob na mga gasgas sa dingding. Ang Zhejiang Jingliang ay nilagyan ng isang orihinal na sistema ng pag-import ng high-definition na Aleman upang matiyak na walang inspeksyon ng patay na anggulo sa loob ng pipeline.
5. Pagkakaiba ng Kulay at Pagsusuri ng Pagkakaugnay sa Ibabaw
Ang kulay ng ibabaw ng tanso na tanso ay digital na sinusubaybayan gamit ang isang colorimeter na may mataas na katumpakan upang matiyak na ang kulay ng produkto ay pantay pagkatapos ng pagsusubo. Para sa pag -export ng mga order ng customer na may mataas na mga kinakailangan sa hitsura, ang kumpanya ay na -customize ang isang online na spectral na pagkakaiba sa pagkakaiba ng kulay upang mapagbuti ang grado ng hitsura ng produkto.
Bagay
Para sa mga embossed na tubo ng tanso na ginamit sa mga heat exchangers at condenser, ang presyon ng tubig at mga pagsubok sa higpit ng hangin ay kinakailangan upang makita kung mayroong microporous na pagtagas. Ang Zhejiang Jingliang ay may maraming mga espesyal na kagamitan sa pagsubok ng higpit ng hangin, na maaaring magsagawa ng 100% na pagsubok sa mga batch ng produkto upang matiyak na walang panganib sa pagtagas.
